mSlot.Tec-DCB - DecoderCheckBoard

Beitrag von **MiniSlot** » Sa 14. Sep 2019, 21:08

Das DecoderCheckBoard ist gedacht als Testinstanz für CarDecoder und mSlot.Tec µC-Lichtplatine.

Dazu bietet es die Visualisierung der Lichtausgänge von den oben genannten Platinen.
Des weiteren liegt auf der Rückseite ein ATtiny der später mal die Möglichkeit bieten soll die CarID und auch die Geschwindigkeitsstufe des Motorausgang anzuzeigen.

Die Steckleiste ist von der Aufteilung an die Testadapter angepasst welche das ganze als ein komplettes Testcenter zusammenfassen sollen.

Beitrag von **MiniSlot** » Sa 10. Apr 2021, 16:03

Das DCB hat ein Update erhalten.

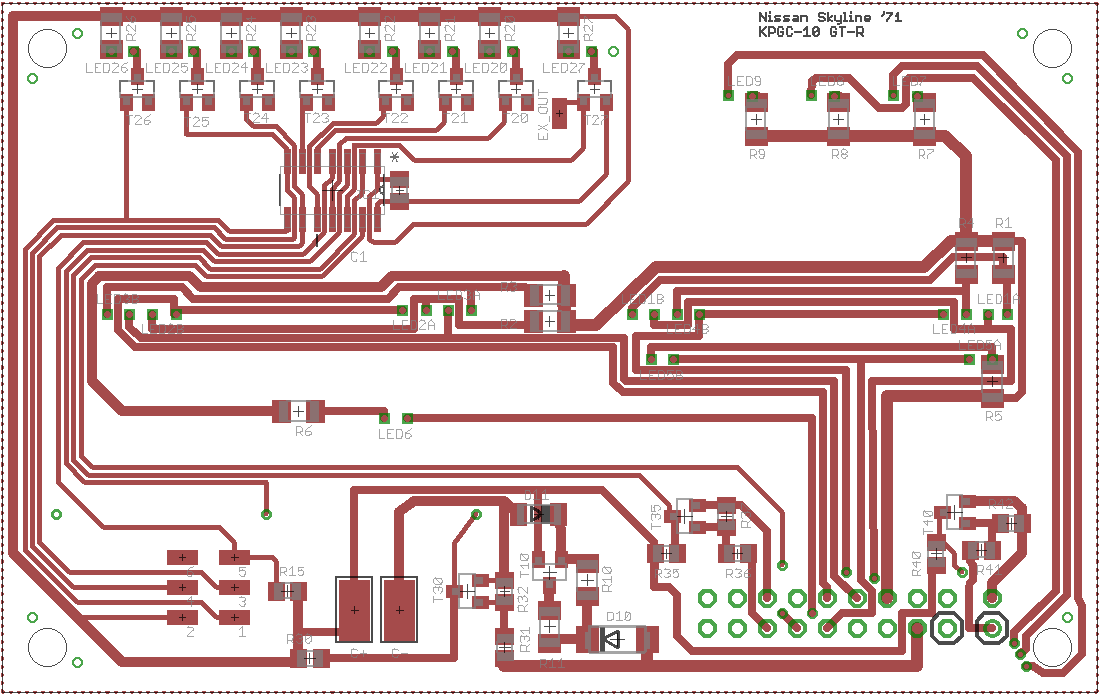

Die LEDs werden nun von hinten durch die Platine gelötet, was optisch einen schöneren Eindruck hinterlässt.
In der ersten Fassung musste die Versorgung nachträglich angebracht werden (hatte ich einfach vergessen

).
Nun gibt es vorn neben dem Multistecker eine Versorgung In und Out.

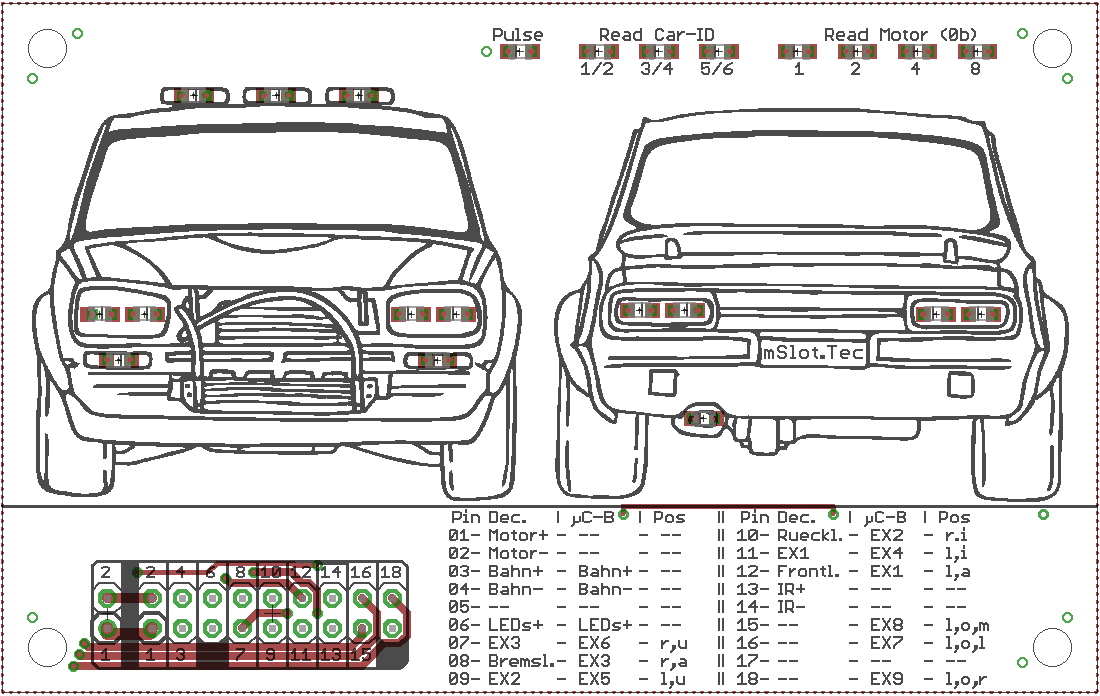

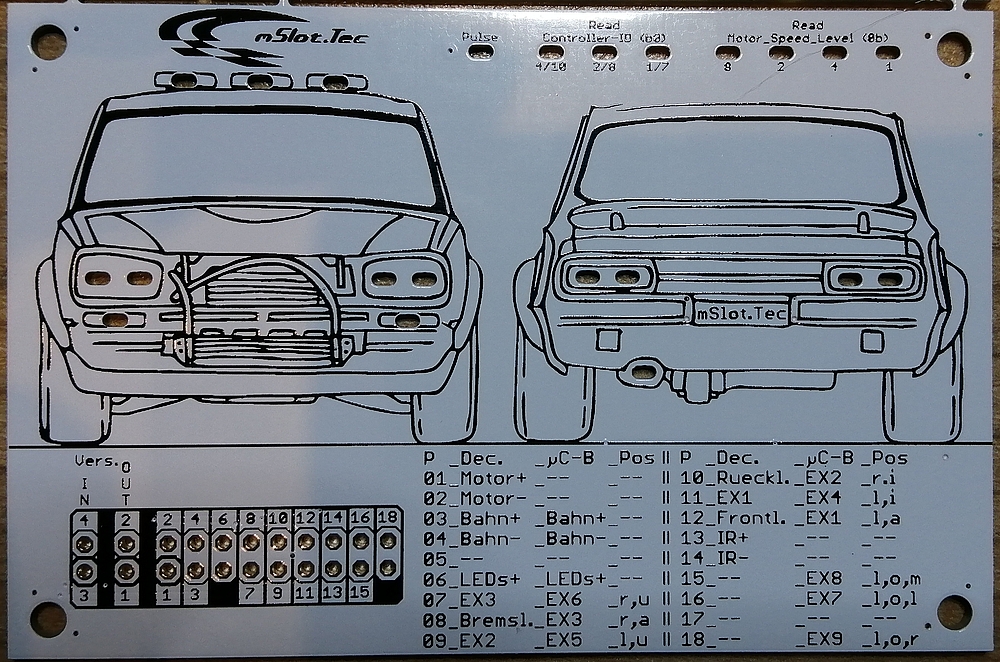

: DecCheckBrdV2.jpg (643.72 KiB) 15846 mal betrachtet

Beitrag von **MiniSlot** » Di 13. Apr 2021, 15:55

Noch nachgereicht die rückseitige gelötete Version (sähe schöner aus wenn ich die vorher LEDs nicht alle falsch herum eingelötet hätte

)

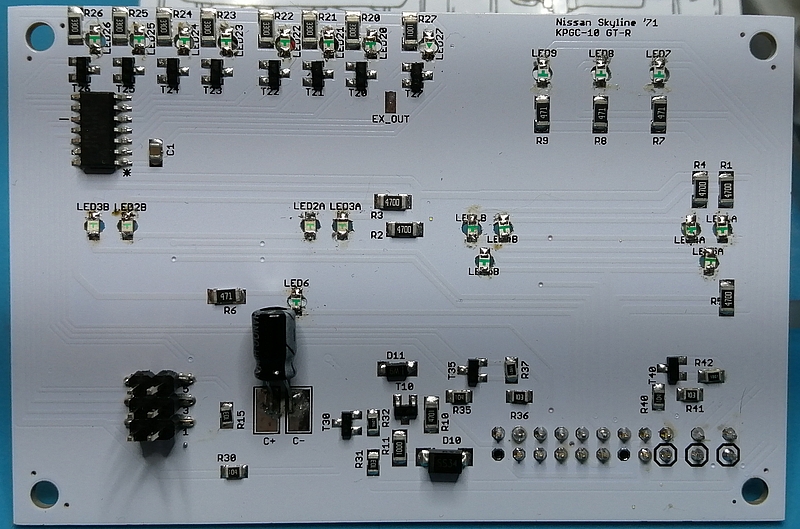

: DecoderCheckBoardV2_2.jpg (344.26 KiB) 15838 mal betrachtet

Und noch ein Vergleich der alten zur neuen Version

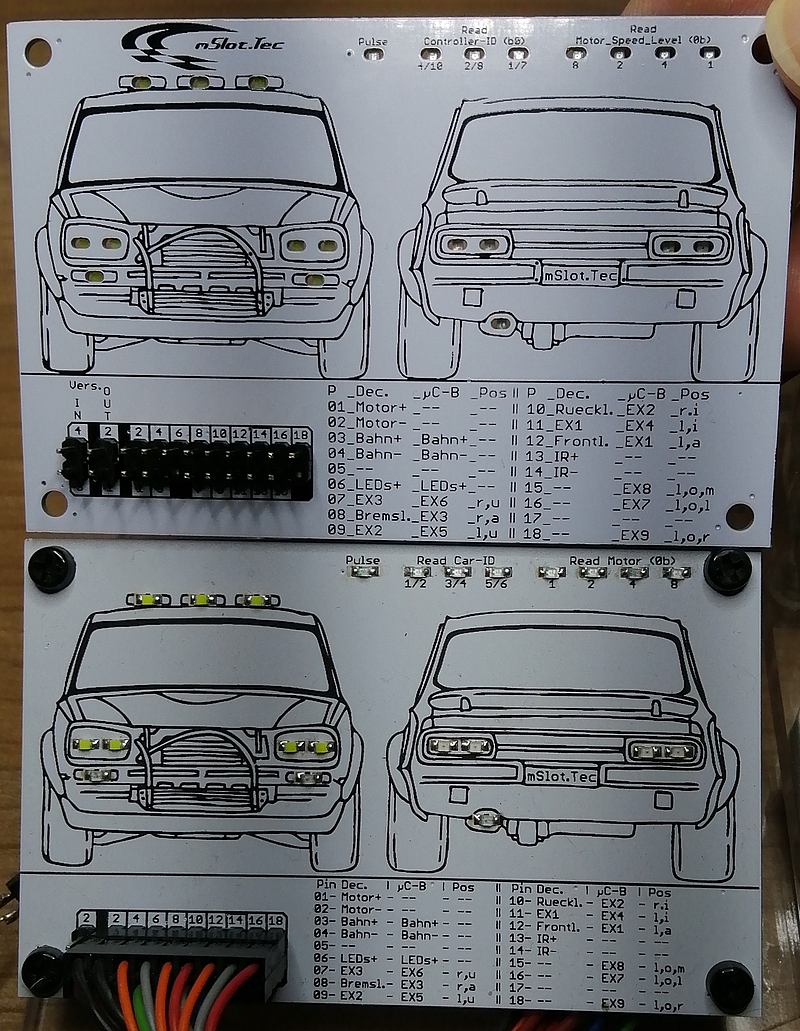

: DecoderCheckBoardV2_3.jpg (761.51 KiB) 15838 mal betrachtet

gefällt mit viel besser mit den verdeckten LEDs
