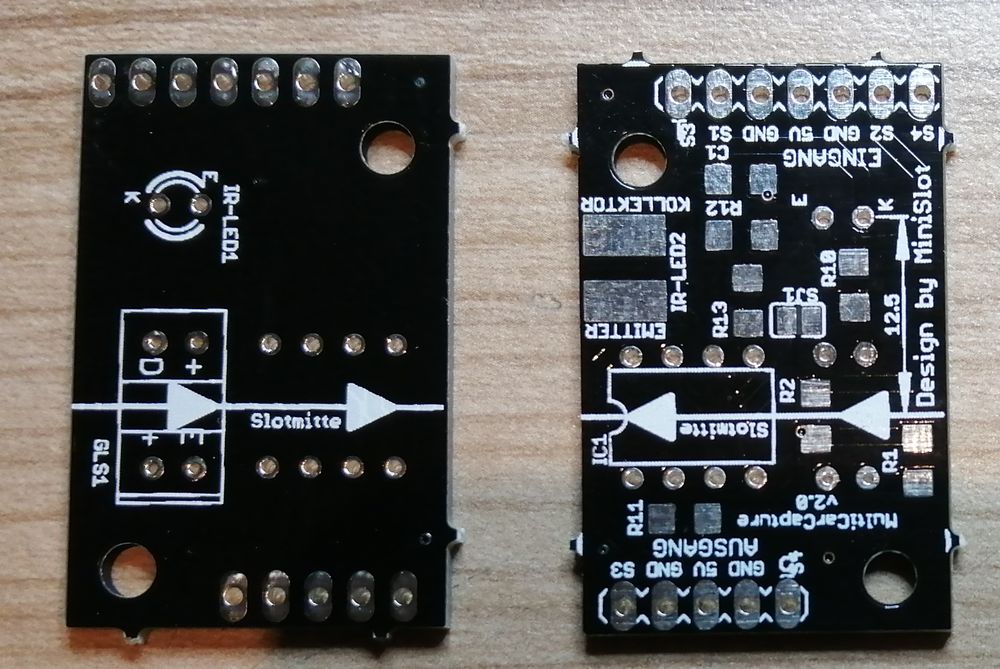

Die MultiCarCapture-Platine ist für Holzbahnen mit Dualausbau gedacht.

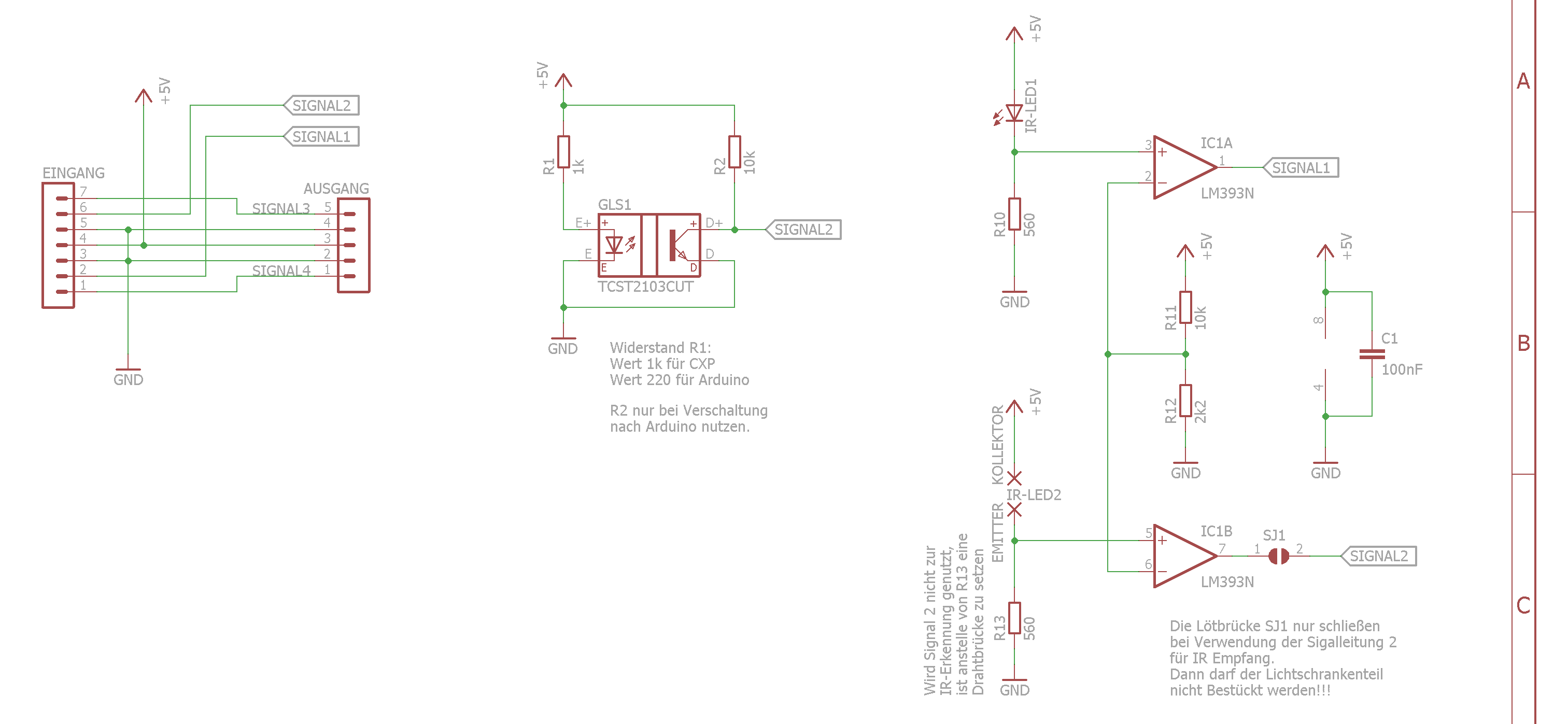

Sie vereint einen IR-Empfänger für die digitale und eine Gabellichtschranke für die analoge Erfassung.
Die ursprünglich verwendete Gabellichtschranke TCST2103 gibt es auch als "Flügellose" Version mit der Bezeichnung TCST1103
Die Platine wird mittig im Slot mit der Gabellichtschranke von unten unter die Bahn geschraubt und hat so auch den korrekten Abstand des IR-Empfänger.
Verwendet werden kann sie je nach Bestückung an CXP oder auch einem Arduino.
Die Signalleitungen können zu einer zweiten MCC Durchgeschleift werden um Leitung zusammenfassen zu können.
Der MCC war eine Auftragsarbeit und gewünscht war auf ein SMD-IC zu verzichten.
