Der Eingang ist Pinnkompatibel zu den meisten LA (z.B. USBee AX)

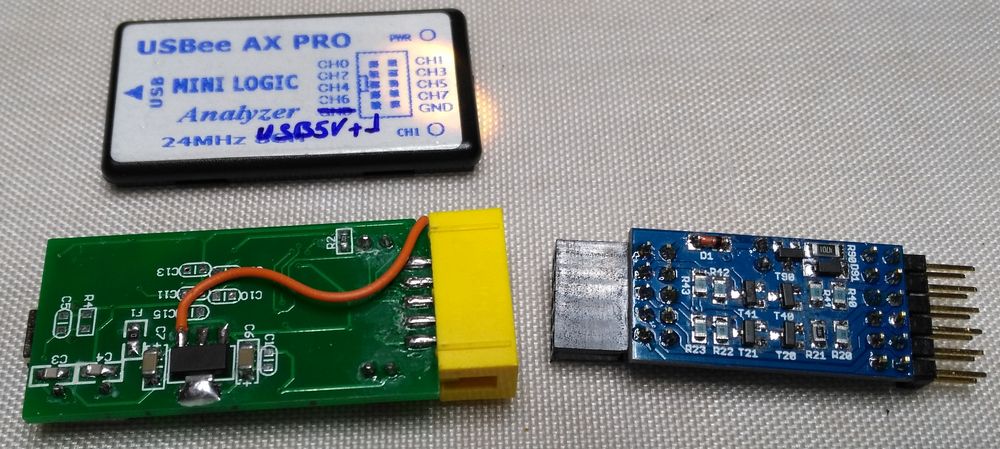

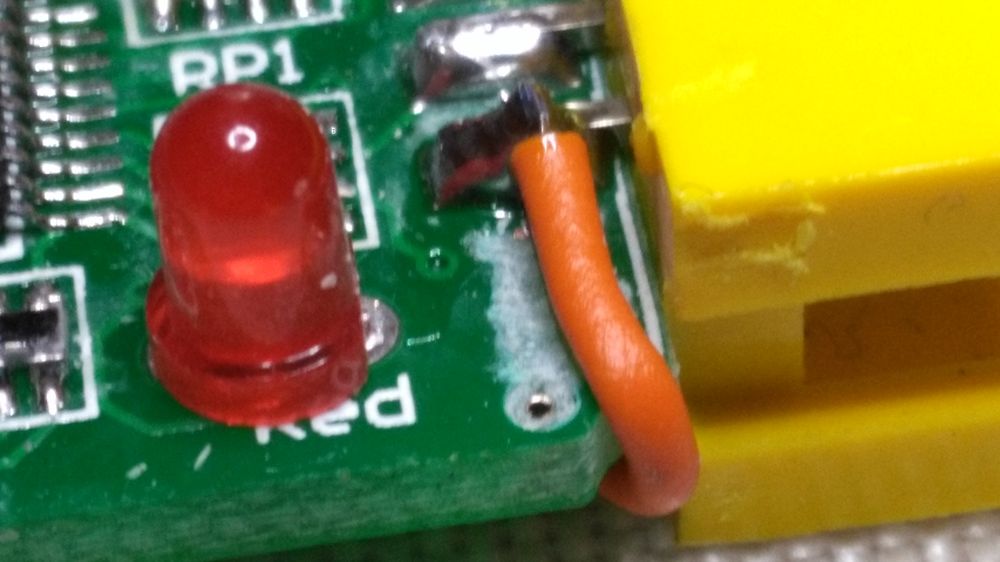

Bei einigen LA gibt es eine +5V Leitung auf dem Stecker.
Im Allgemeinen liegt jedoch auf Pin 10 ebenfalls GND.
So ist es möglich die benötigte Versorgungspannung von LA zu nutzen.
Auf der Messseite ist der Adapter in zwei Blöcke aufgeteit, die von den GND Pins (5+6) getrennt werden.
Der obere Block (Pin 1-4) ist Anschluss technisch Durchgeschleift für den Low-Bereich (max.5V) und
der untere Block ist über die Schaltung für den High-Bereich (Pin 7-10 max.30V).
Pin 11+12 am Stecker ist um die erforderliche Spannungsversorgung ergänzt(Pin 11 +5V und Pin 12 GND),
wenn diese nicht vom LA selbst bereitgestellt wird.

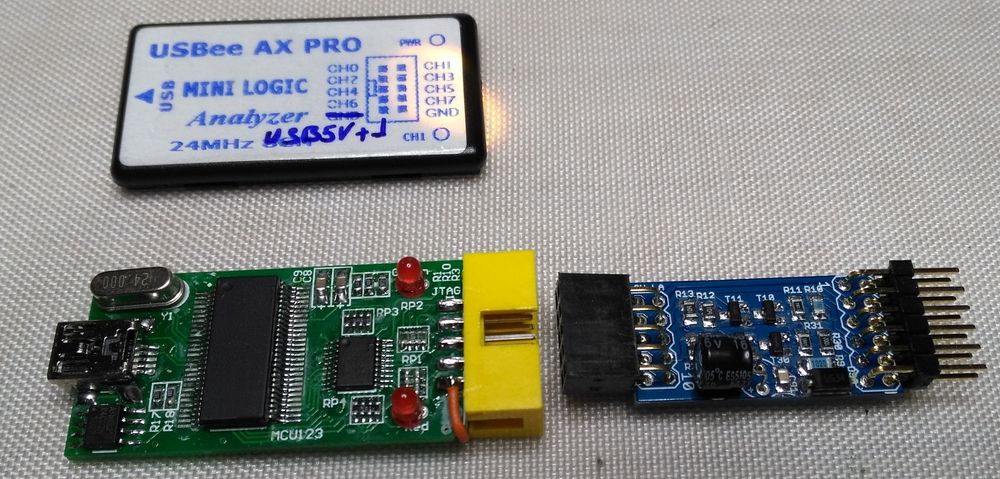

- 3- Uebersicht.jpg (162.52 KiB) 2768 mal betrachtet
