LTC (LichtTrägerCarrera)
Seit geraumer Zeit werden Evolution Fahrzeuge von Carrera bereits nicht mehr mit Licht ausgestattet.
Ebenso sind mittlerweile die Lichtplatinen welche die Linke und rechte LED beinhalten durch kleine Einzel-Platinen mit SMD-LEDs ersetzt worden.
Die Platinen an sich sind für vor/hinten und links/rechts gleich. Selbst für 1:32 und 1:24 Fahrzeugen sind sie Identisch.
Einziger Unterschied ist die Bestückung der LEDs in Rot oder Weiß für vorn/hinten. Auf jeder Platine sitzt zusätzlich noch ein 470 Ohm Vorwiderstand beim Frontlicht und 100 Ohm für Rücklicht.
C verwendet die Bauform 0603 für beide.
Ein Nachrüsten oder Ersatz für defekte ist von C nicht Vorgesehen da es diese Platinen nicht als Ersatz gibt.

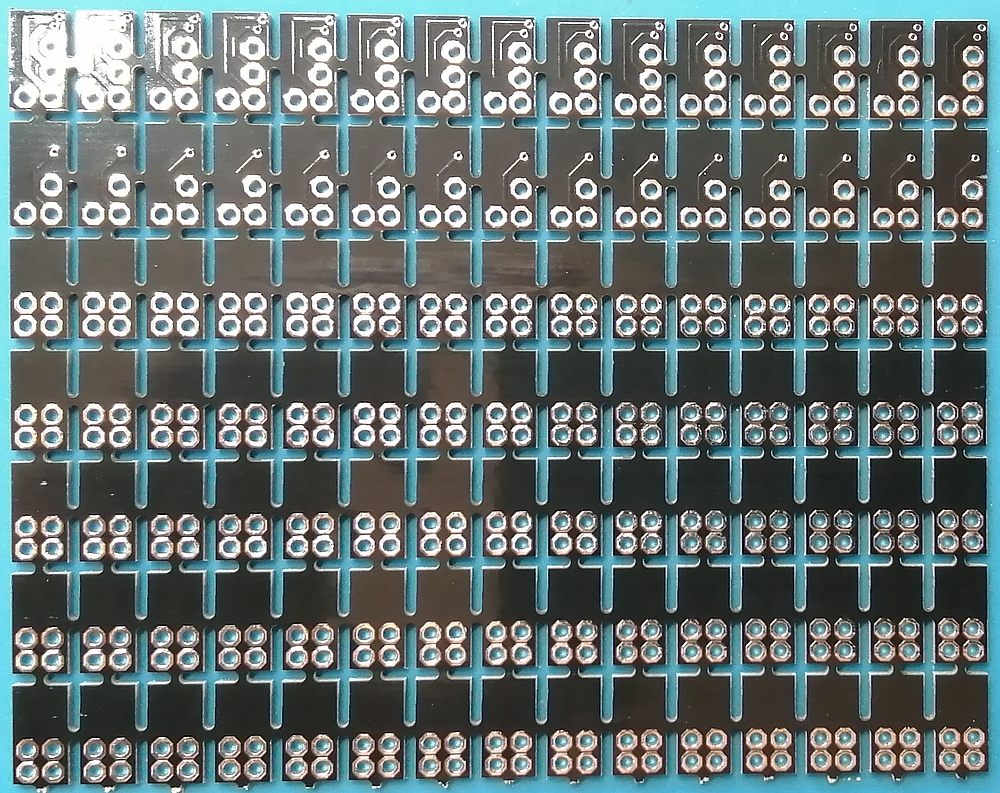

So bin ich tätig geworden und habe eine solche Platine zur Lichtversorgung gemacht.

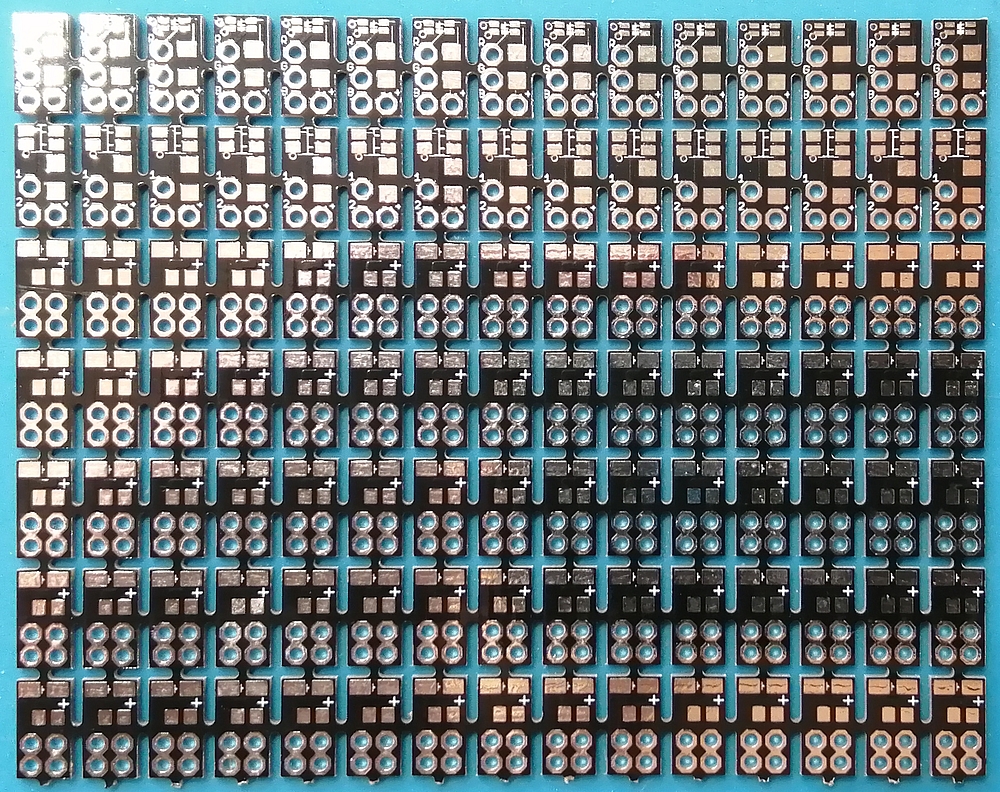

Die LED kann universell von 0603 über 0805 bis 1206 Bestückt werden. Die Lötpads sind dafür entsprechend Ausgelegt.
Auch der Vorwiderstand kann als 0603 oder 0805 genommen werden.
Da die jaSlot-Decoder erweiterte Lichtfunktionen besitzen gibt es noch zwei weitere Sonderformen.

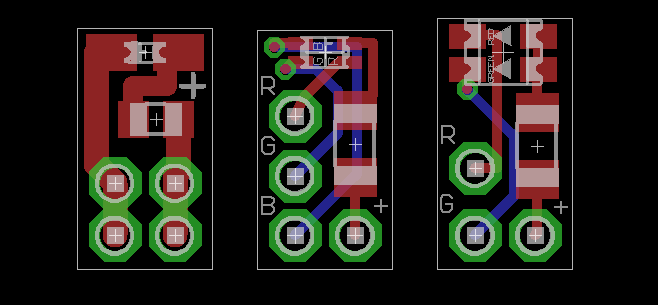

Eine Version mit Zwei LEDs in 0805, 1206 oder einer Dual-LED (1206S/3227) und eine Version mit einer 0805(2012) RGB-LED
- 2Lights.png (10.63 KiB) 14168 mal betrachtet
